PROFIL® é um sistema integral CAD/CAM/CAE para perfilagem de chapa que permite reduzir os tempos e custos de planificação, desenho e engenharia exigidos pelo processo. Os ambientes de trabalho em PROFIL® são amigáveis, simples de aprender e guiam ao usuário desde a concepção do projeto até a fabricação das ferramentas. Atualmente a tecnologia profil® é presente em mais de 50 países.



PROFIL® cobre desde o desenho do perfil final, a flor (etapas de formação) e os rolos até a estimativa rápida da deformação durante o processo, a gestão do stock de ferramentas no estabelecimento e a geração dos arquivos necessários para a sua fabricação por CNC. O sistema pode comunicar com qualquer CAD do mercado via ActiveX ou por meio de arquivos neutros de intercâmbio, e assim o usuário pode usar seu CAD usual para os seus desenhos mais complexos de perfis ou rolos.



O aplicativo PROFIL® Full Version é um sistema completo e fechado, no sentido de que tem todas as funcionalidades necessárias para a conformação de perfis e a fabricação de tubos, com o que o usuário não va ter surpresas desagradáveis ​​na forma de módulos adicionais não adquiridos, os quais aumentma notavelmente o custo inicialmente planejado.



Por outro lado, PROFIL® tem a possibilidade de vincluar de forma cómida e simples com LS-DYNA, software de elementos finitos com o qual cria um ambiente especificamente concebido para a análise do processo de perfilagem e independente dos demais módulos.

PROFIL® para Perfis

PROFIL® para Perfis abrange todos os módulos necessários para poder realizar de forma simples e profissional o desenho completo da flor e dos rolos correspondentes a qualquer tipo de perfil, já seja aberto ou fechado. Este pacote incorpora o Módulo de Analise de  Tensões do Perfil (PSA), que fornece de forma instantânea uma estimativa das deformações indesejadas que estragam a qualidade dos produtos perfilados.

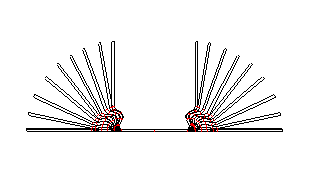

desenho da flor é feito em um ambiente em forma de tabela, o qual permite adotar de forma rápida e intuitiva qualquer ângulo e raio de desdobramento o qualquer método de calibração em cada etapa da flor. Da mesma forma, pode ser usada para alterar parametricamente o perfil final ou para diretamente criá-lo. Além disso, faz ligação direita com o seu sistema CAD, e portanto o perfil também pode ser importado com um clic de rato.

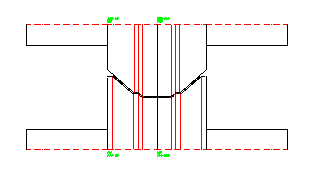

Por outro lado, PROFIL® é também um completo sistema CAD para a criação de rolos de perfilagem, que combina a versatilidade das funções próprias do aseu sistema CAD com a velocidade dos comandos especialmente criados para agilizar o desenho das ferramentas. Uma vez terminado este processo, gera automaticamente planos cotados, listas de pesos, materiais e corte para a subsequente fabricação das ferramentas.

Perfil_Flor
Perfil_Trapezoidal
Perfil_Vista3D
Perfil_Agujeros
Perfil_Rodillos

PROFIL® para Tubos

PROFIL® para Tubos oferece os módulos correspondentes ao desenho dos rolos de conformação e de calibração de tubos, tanto redondos como retangulares e com formas especiais. Tanto as funções de desenho da flor como as correspondentes às ferramentas são totalmente paramétricas. Esta configuração também incorpora o Módulo de Analise de  Tensões do Perfil (PSA), que fornece de forma instantânea uma estimativa das deformações longitudinais na beira da chapa que ocorrem durante o processo.

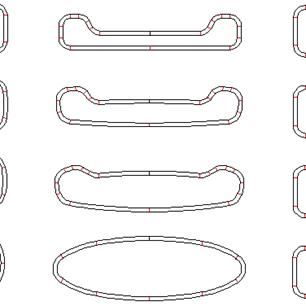

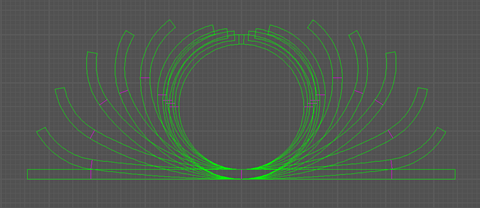

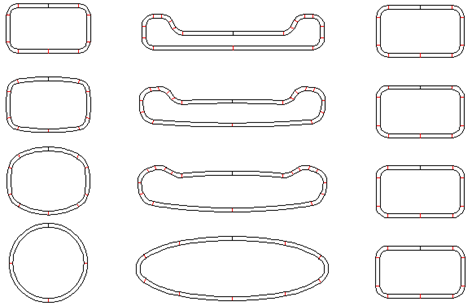

O cálculo das etapas que configuram a flor do tubo redondo é realizado segundo as estratégias armazenadas na base de dados do programa. O usuário pode facilmente modificá-las ou criar outras novas de acordo com as necessidades dele. Por exemplo, é possível adotar automaticamente estratégias como conformação descendente, dobra em W ou desenvolvimento em diferentes arcos. Também podem-se usar diversos métodos de cálculo de largura de banda. As operações de calibração a tubo com forma são calculadas e otimizadas de acordo com diferentes algoritmos que podem ser personalizados pelo usuário.



Para o desenho dos rolos, os tipos de estações habituais de conformação, calibração e cabeça turca estão incluídas na base de dados do programa e podem novamente ser redefinidos em tudo o que for necessário pelo usuário. Uma vez que o ferramental foi criado, PROFIL® gera automaticamente planos cotados, listas de pesos, materiais e corte necessárias para a subsequente fabricação dele.

Tubo_Aleta
Tubo_Rodillo
Tubo_Flor
Tubo_Calibracion
Tubo_Maquina

Simulação FEA com PROFIL®

Como não poderia deixar de ser, PROFIL® oferece aos seus usuários a possibilidade de validar seus projetos através de uma simulação por elementos finitos, na linha de UBECO de fornecer software de alta eficiência adaptado às necessidades da indústria do perfilagem. Usando a mais recente tecnologia de simulação permite aos usuários realizar o cálculo não-linear elastoplástico do processo sem necessidade de ter conhecimentos prévios sobre o método de elementos finitos.



Todo o projeto é traspassado a LS-DYNA, programa fácil de usar e que funciona em qualquer computador pessoal atual. Além disso, não precisa de um laborioso pré-processamento (criação do modelo) nem requer um pós-processamento (interpretação dos resultados) só acessível aos especialistas em elementos finitos. Pelo contrário, é feito à medida das necessidades dos fabricantes de perfis, como todos os produtos PROFIL® de UBECO.

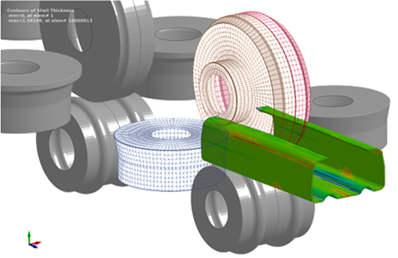

PROFIL® cria o modelo de elementos finitos automaticamente a partir do desenho de flor e rolos, com o que PROFIL® é, portanto, diretamente o pré-processador da simulação. Indo além do cálculo feito por PSA, a simulação FEA mostra informações essenciais sobre as forças e deformações do processo de uma forma inteligível para um fabricante de perfis. Além disso, a visualização 3D da chapa durante a conformação torna possível antecipar-se aos defeitos físicos do processo real, é por isso que este módulo é uma “linha de perfilagem virtual” na qual o usuário pode testar os resultados de um novo conjunto de rolos antes de ser fabricado.
