El diseño y fabricación de perfiles para estanterías metálicas es un proceso que requiere atención detallada a la forma, material, resistencia, conexiones y cumplimiento normativo. Un diseño adecuado asegura la eficiencia, seguridad y durabilidad de las estanterías, facilitando la organización y el acceso a los productos almacenados. Como ingenieros industriales, es nuestra responsabilidad asegurar que estos elementos se diseñen e implementen con los más altos estándares de calidad y seguridad.
Aspectos Clave en la Fabricación de Perfiles para Estanterías Metálicas
Es fundamental comprender los aspectos técnicos y profesionales involucrados en la fabricación de perfiles para estanterías metálicas. Estas estructuras son cruciales en numerosos entornos, como almacenes, tiendas y archivos, debido a su capacidad para organizar y almacenar eficientemente productos y materiales. A continuación, se detallan los aspectos relevantes en la fabricación de estos perfiles:
Forma y Dimensiones de los Perfiles

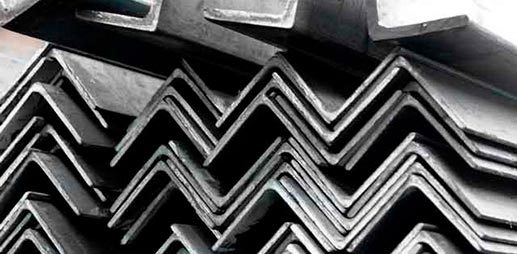

Los perfiles para estanterías metálicas generalmente adoptan formas geométricas específicas que maximizan su capacidad de carga y eficiencia en el uso del espacio. Las formas más comunes incluyen perfiles en «U», «L» o rectangulares. Cada forma proporciona diferentes características de resistencia y distribución del peso. Las dimensiones de los perfiles deben diseñarse según el peso y el volumen de los productos a almacenar, garantizando que la estantería no se deforme ni colapse bajo carga.
Material y Tratamiento de Perfiles Metálicos
El acero es el material más utilizado para los perfiles debido a su resistencia y durabilidad. Los tratamientos superficiales, como galvanizado o pintura, se aplican para proteger el metal contra la corrosión y el desgaste. En ambientes más corrosivos, como almacenes con alta humedad o presencia de químicos, se pueden requerir tratamientos adicionales o aceros de mayor resistencia a la corrosión.
Resistencia y Carga de los Perfiles Metálicos
La resistencia de los perfiles es crucial para garantizar la seguridad y la longevidad de las estanterías. Se deben realizar cálculos estructurales para determinar la resistencia necesaria, considerando el peso máximo de carga, la distribución del peso y los factores de seguridad. Los perfiles deben cumplir con normativas específicas que garantizan su capacidad para soportar cargas sin sufrir deformaciones permanentes.
Conexiones y Uniones en Estanterías Metálicas
Las conexiones entre los perfiles y otros componentes de la estantería deben diseñarse para facilitar un montaje seguro y estable. Las uniones pueden ser fijas (soldaduras) o ajustables (tornillos y pernos), dependiendo de la necesidad de modularidad y ajuste. Las uniones ajustables permiten modificar la configuración de la estantería según cambien las necesidades de almacenamiento.
Diseño Modular y Ajustabilidad de las Estanterías
La modularidad y la capacidad de ajuste son características importantes en las estanterías metálicas. Permiten adaptar la estantería a diferentes productos y facilitan la expansión o reconfiguración. Los perfiles deben diseñarse para encajar con precisión y ofrecer opciones de ajuste en altura y anchura.
Normativas y Estándares de Calidad de los Perfiles
Los perfiles para estanterías deben cumplir con normativas locales e internacionales que aseguren su calidad y seguridad. Estas normativas especifican los requisitos mínimos de resistencia, calidad del material y seguridad en el diseño. La conformidad con estos estándares es fundamental para garantizar la seguridad en el lugar de trabajo y la eficiencia en el almacenamiento.
Importancia de Rodillos Industriales en la Perfiladora para la Fabricación de Perfiles Metálicos
La perfiladora y, más específicamente, sus rodillos, son fundamentales en el proceso de fabricación de perfiles metálicos para estanterías. El diseño y la fabricación de los rodillos deben realizarse con la máxima precisión y calidad para asegurar que el perfil metálico no solo cumpla con las especificaciones técnicas, sino que también sea producido de manera eficiente y sostenible. La inversión en un diseño adecuado y en materiales de alta calidad para los rodillos se traduce directamente en la calidad y la eficiencia de la producción de perfiles metálicos.
La Perfiladora: Corazón de la Fabricación de Perfiles
La perfiladora es una máquina que, mediante una serie de etapas consecutivas en las que actúan distintos rodillos, da forma al metal. La lámina metálica ingresa por un extremo de la máquina y pasa a través de varios juegos de rodillos que progresivamente conforman el metal hasta obtener el perfil deseado.
Importancia de los Rodillos
Los rodillos son, sin duda, los componentes críticos en este proceso. Son responsables de aplicar las fuerzas necesarias para deformar el metal, definiendo la forma final del perfil. Cada conjunto de rodillos está diseñado para realizar un doblado o conformación específica, y el diseño preciso de estos rodillos es crucial para la exactitud del perfil final.
1. Precisión en el Diseño: el diseño de los rodillos debe ser extremadamente preciso para asegurar que el perfil metálico tenga las dimensiones y la forma correctas. Un diseño inadecuado puede resultar en defectos de fabricación, como dimensiones incorrectas o irregularidades en la forma.
2. Calidad de Fabricación: la fabricación de los rodillos debe ser de alta calidad para resistir los esfuerzos del proceso de conformado y evitar su desgaste prematuro, así como daños a la chapa que se está perfilando. El material de los rodillos, generalmente aceros de herramientas, es vital para su durabilidad y capacidad para mantener la precisión a lo largo del tiempo.
3. Ajuste y Configuración: los rodillos pueden ser ajustables para permitir cambios en la producción según las especificaciones de diferentes perfiles. Esta flexibilidad es esencial para optimizar la producción y adaptarse a los requerimientos de diversos proyectos.
Consecuencias de un Diseño Inadecuado
Un diseño inadecuado de los rodillos puede tener consecuencias significativas:
• Imperfecciones en el Perfil: pueden surgir defectos en la forma, lo que compromete la funcionalidad y la estabilidad de la estantería.
• Desgaste Irregular: un diseño pobre puede llevar a un desgaste irregular de los rodillos, afectando la calidad del perfil a lo largo del tiempo y aumentando los costos de mantenimiento.
• Daño al perfil: en el peor de los casos, dado que los rodillos son mucho más duros que el material a perfilar para que tengan una vida útil elevada, un diseño erróneo puede conllevar que la chapa de deforme excesivamente (adelgazamientos, elongaciones, etc.) o que incluso se rompa.
• Eficiencia de Producción: la precisión y durabilidad de los rodillos influyen directamente en la eficiencia de la producción, afectando la velocidad de producción y los tiempos de inactividad.
• Repetibilidad de la producción: es frecuente que los perfiladores tengan que volver a ajustar el rodillaje en una máquina tras un cambio de bobina. Esto se debe a que las propiedades de la chapa varían (a veces, sustancialmente), y el pobre diseño de los rodillos y/o la estrategia de perfilado no permiten absorber estos cambios, con la consecuente aparición de defectos y pérdida de tiempos productivos.
